网关程序介绍

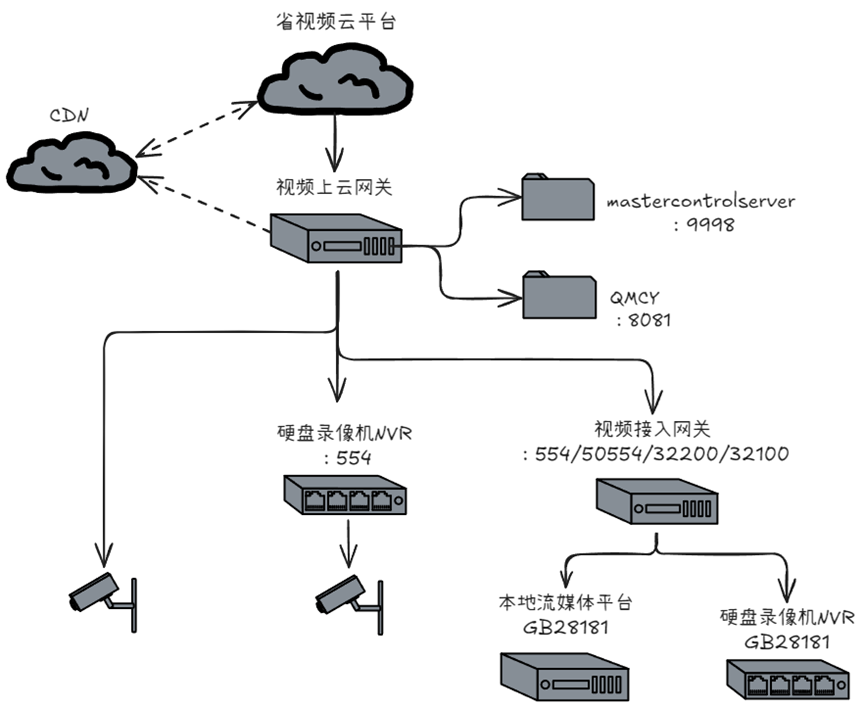

网关主控程序与转码推流程序
网关主控程序路径：/opt/WebConfig/mastercontrolserver/mastercontrolserver-0.0.1.jar
转码推流程序路径：/home/QMCY/AGWS/QMCY
一键运行程序命令：cd /opt && ./start_env.sh
查看运行情况：
tmux复用终端运行情况：tmux ls
root@ubuntu:~# tmux ls
MASTER: 1 windows (created Mon Sep 22 10:22:57 2025)
QMCY: 1 windows (created Mon Sep 22 10:22:57 2025)主控程序运行查看：ps -ef | grep -Ei "guard|mastercontrolserver" | grep -v grep
root@ubuntu:~# ps -ef | grep -Ei "guard|mastercontrolserver" | grep -v grep
root 321339 321156 0 10:23 pts/1 00:00:01 /bin/sh ./guard_master.sh
root 321361 321339 1 10:23 pts/1 00:04:23 java -jar mastercontrolserver-0.0.1.jar --spring.config.location=./application.properties转码推流程序运行查看：ps -ef | grep "./QMCY" | grep -v grep
root@ubuntu:~# ps -ef | grep "./QMCY" | grep -v grep
root 321327 321161 99 10:22 pts/2 23:21:12 ./QMCY网关配置中心平台

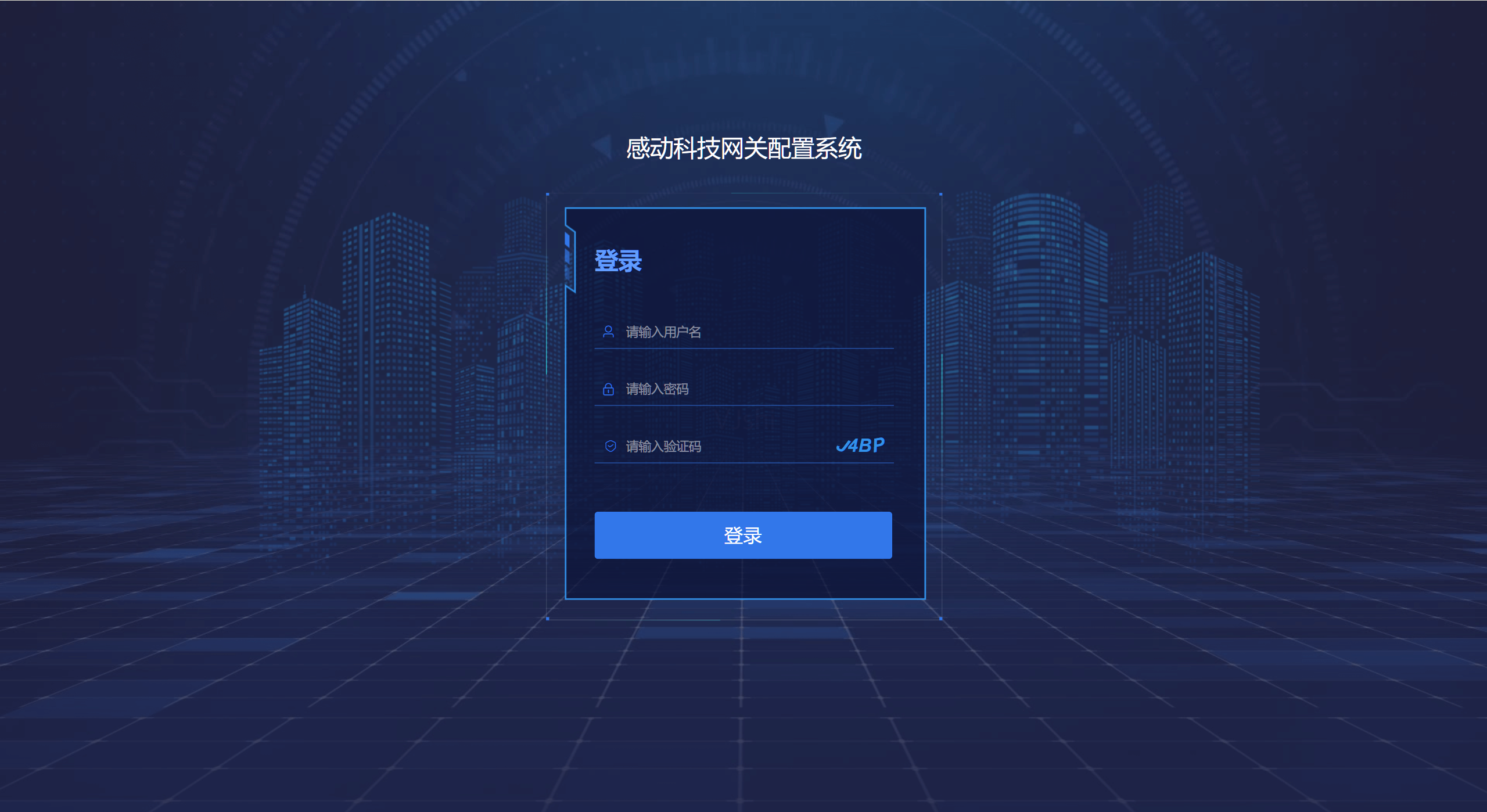

登录页面 输入用户名、密码和验证码登录

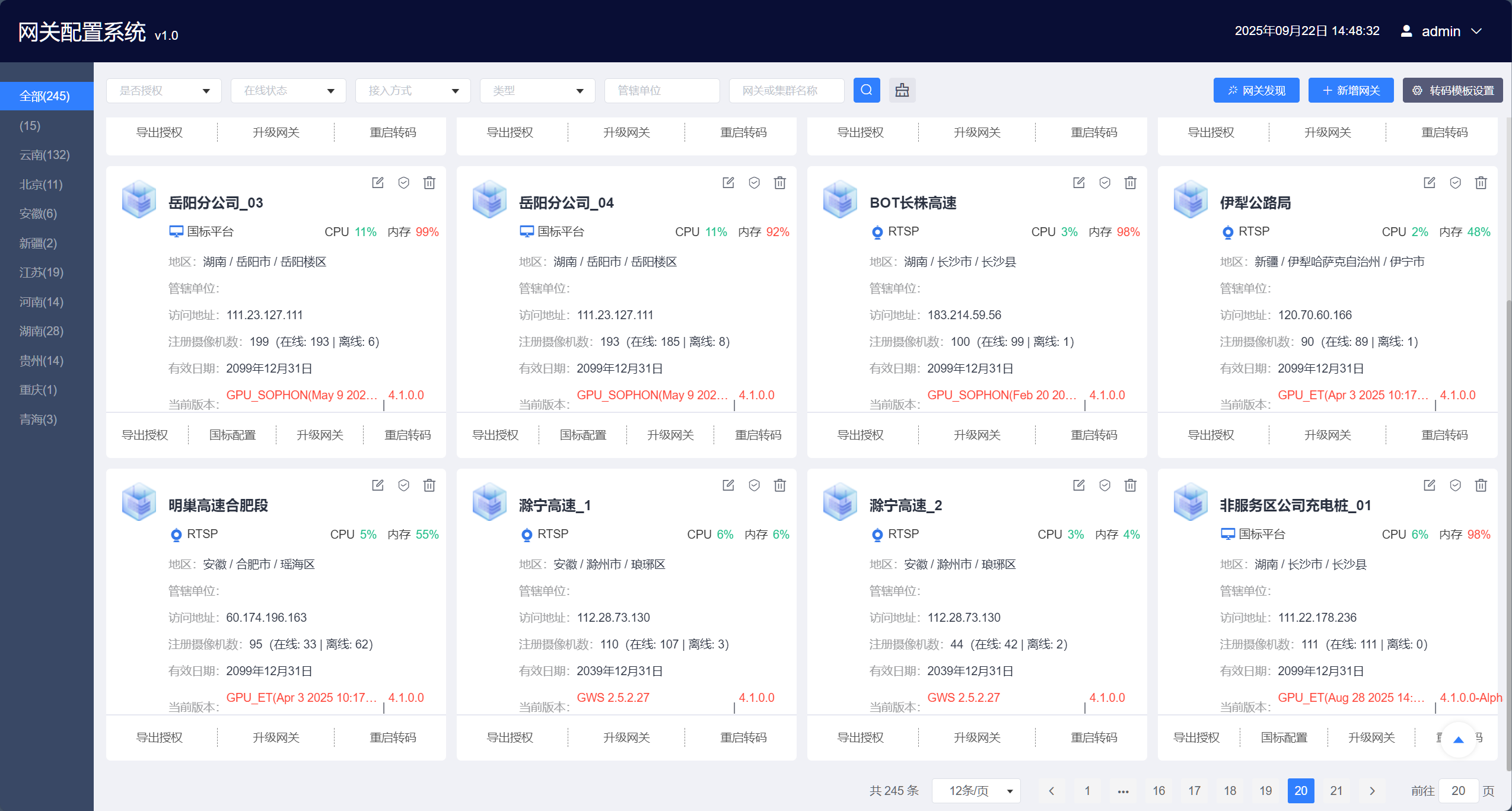

网关配置中心首页 网关配置中心左侧为地区分类栏，中间为录入网关配置中心的网关单元

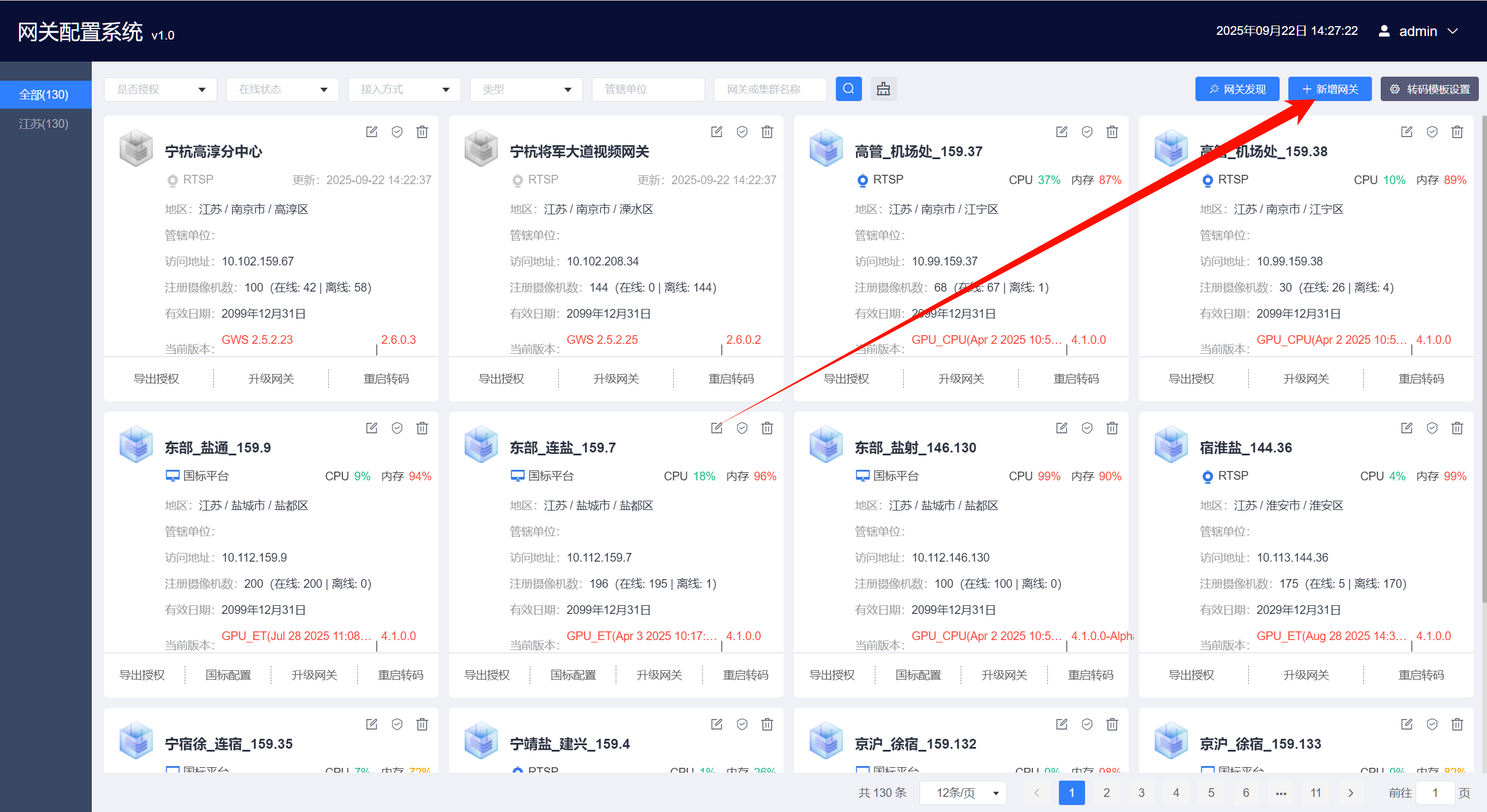

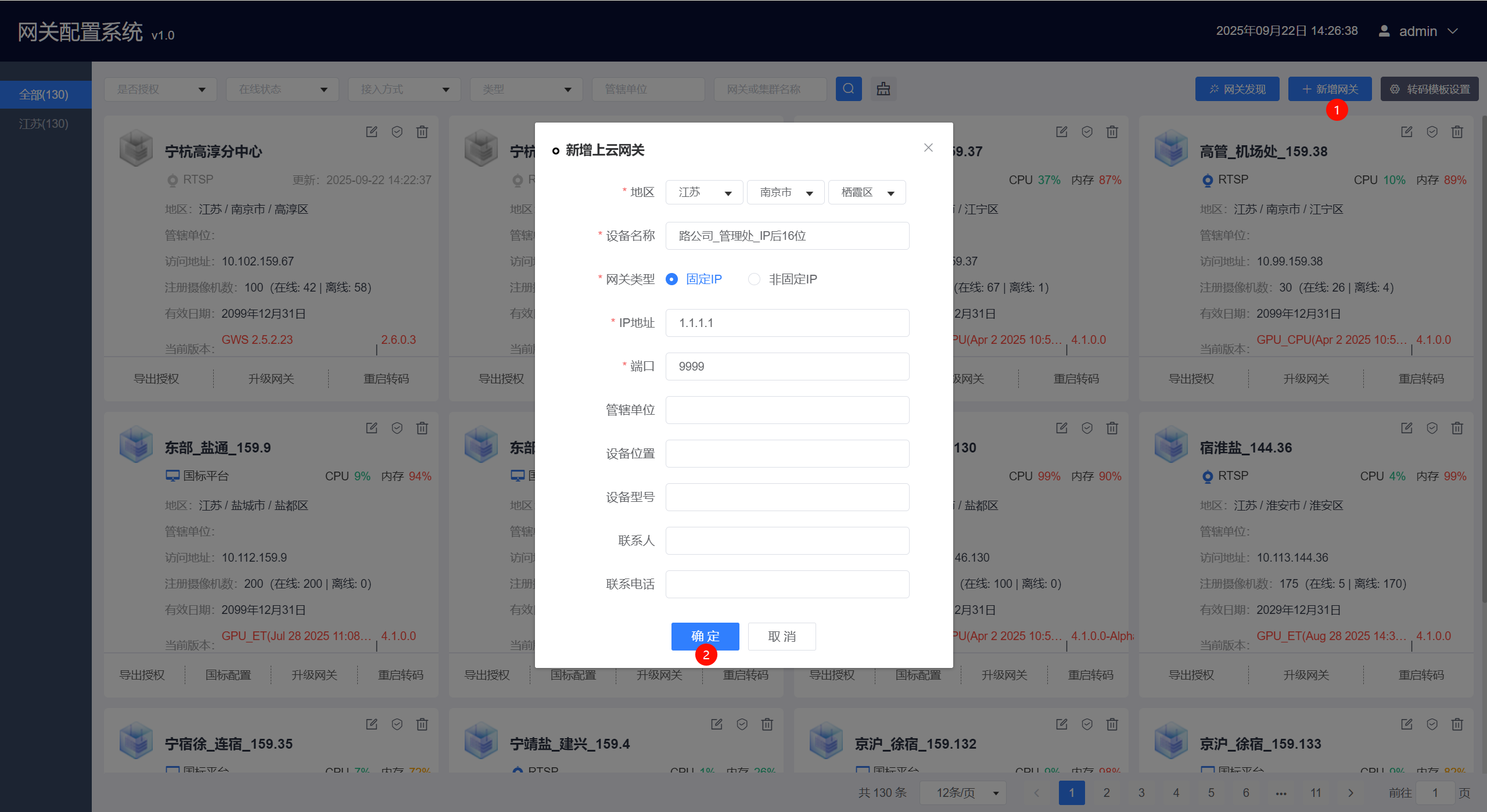

创建网关单元 点击新增网关
填入设备名称、IP地址和运行主控程序的端口号

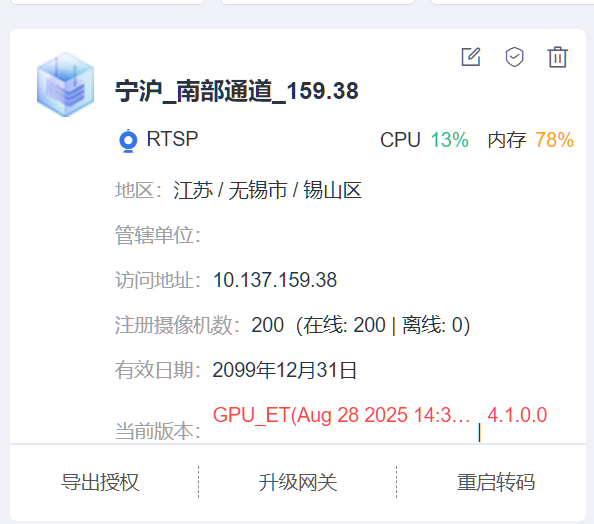

网关单元
网关单元首页面板信息有设备名称、CPU占用率、内存占用率、网关所属地区、访问地址、注册摄像机数、有效日期、当前的转码推流程序和主控程序版本号

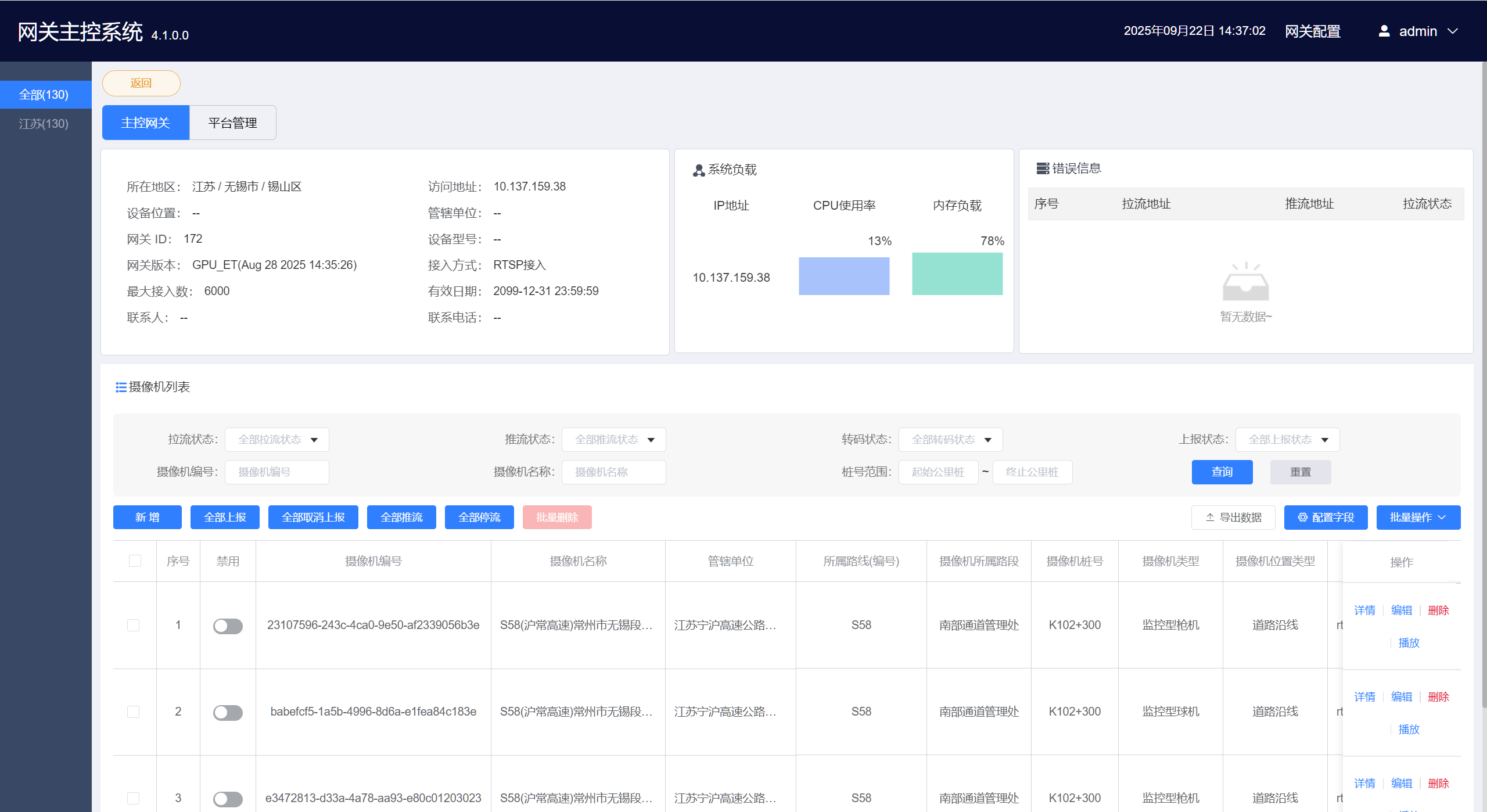

点击进入网关单元，可查看摄像机列表，此界面控制网关数据库摄像机信息的新增、修改和删除，上云平台的摄像机注册上报与取消注册上报（删除已注册的视频点位）
平台管理
视频上云平台与上云网关的互相访问 上云平台与上云网关采用OAuth 2.0互相认证
上云平台访问上云网关：如下发切换高清4M码流推流指令、下发128K长推流指令
上云网关访问上云平台：新增/修改/删除上报摄像机信息、主动获取推流地址并推流

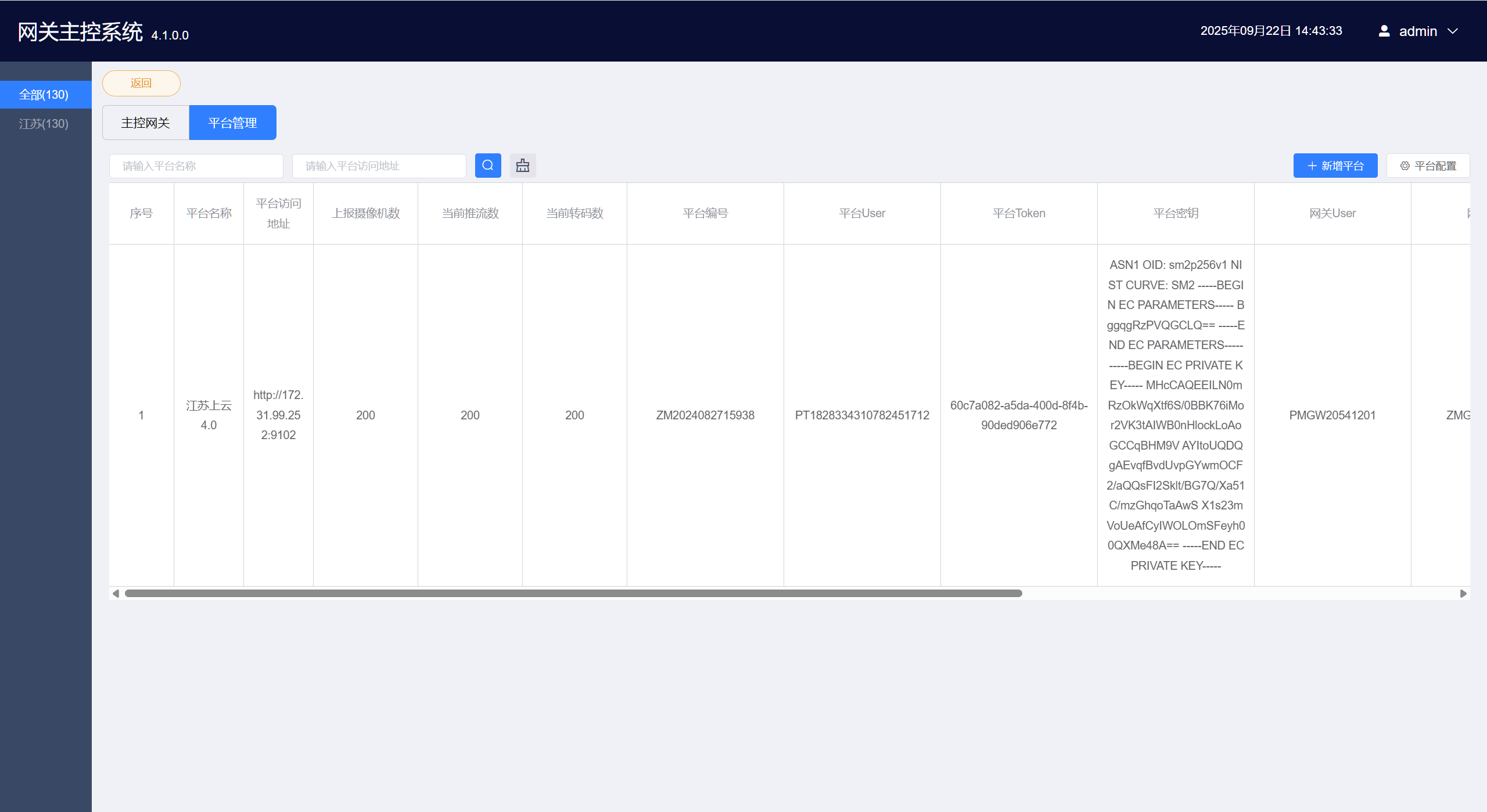

平台管理页面
设置网关要上报的视频上云平台，展示信息：平台名称、云平台地址、平台编号、平台User、平台Token、平台密钥、网关编号、网关User、网关Token、网关密钥

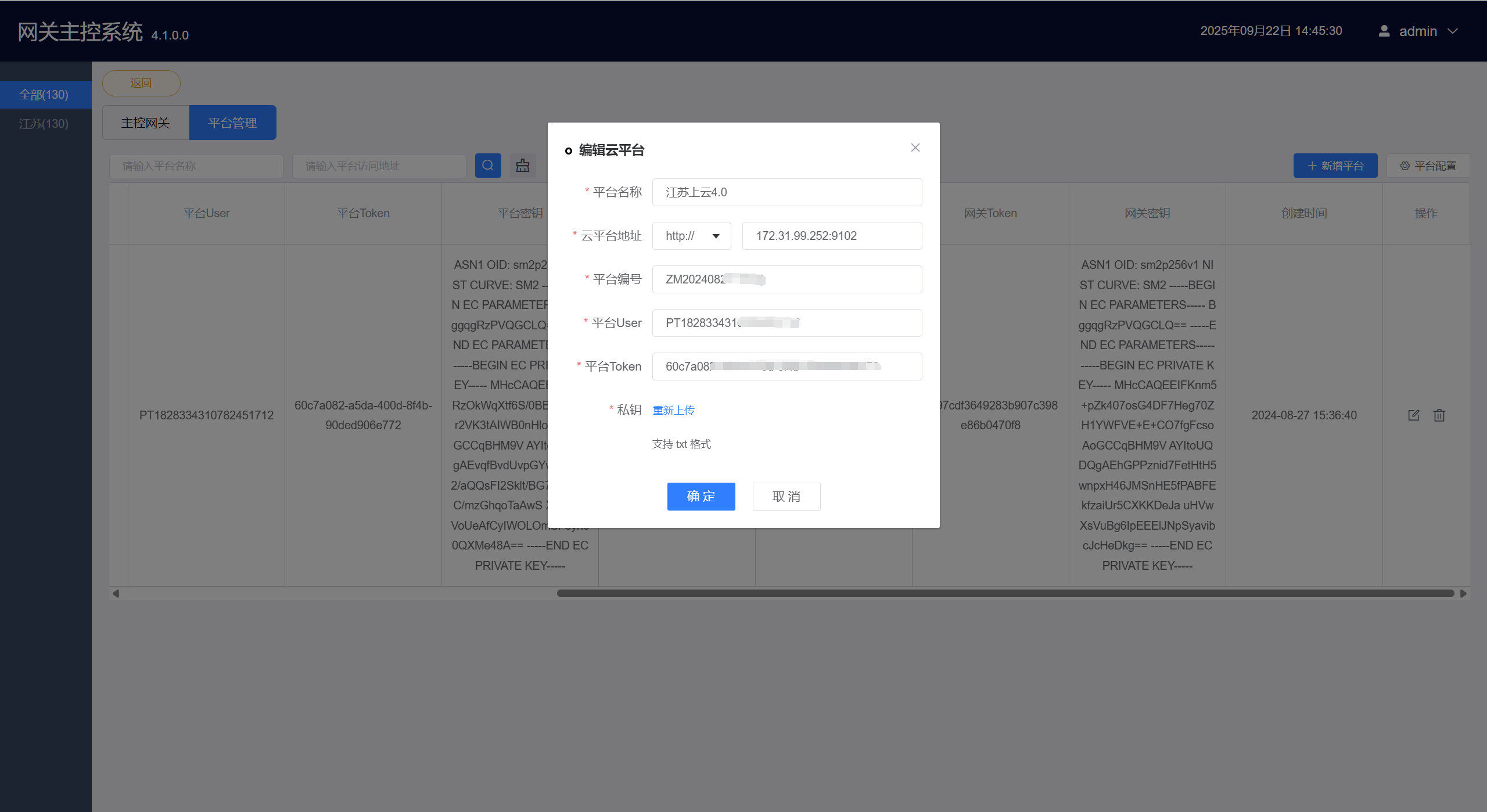

新增上云平台信息
点击新增平台，编辑云平台必填信息：平台名称、云平台地址、平台编号、平台User、平台Token、平台私钥。
点击确定后，网关会生成自己的网关。

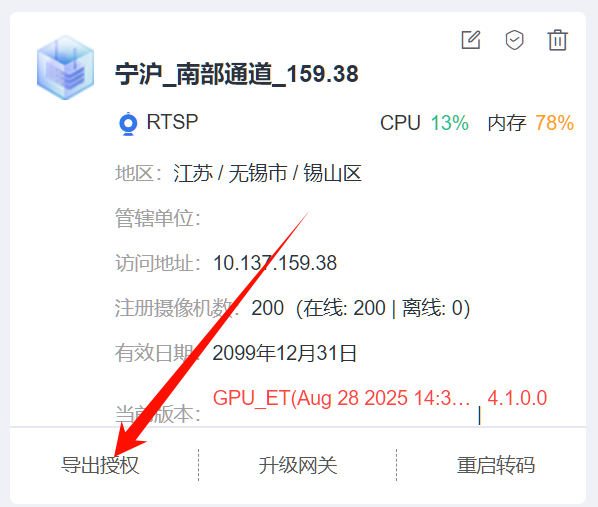

可在网关配置中心首页的网关单元导出网关授权信息为excel表格
网关摄像机信息管理

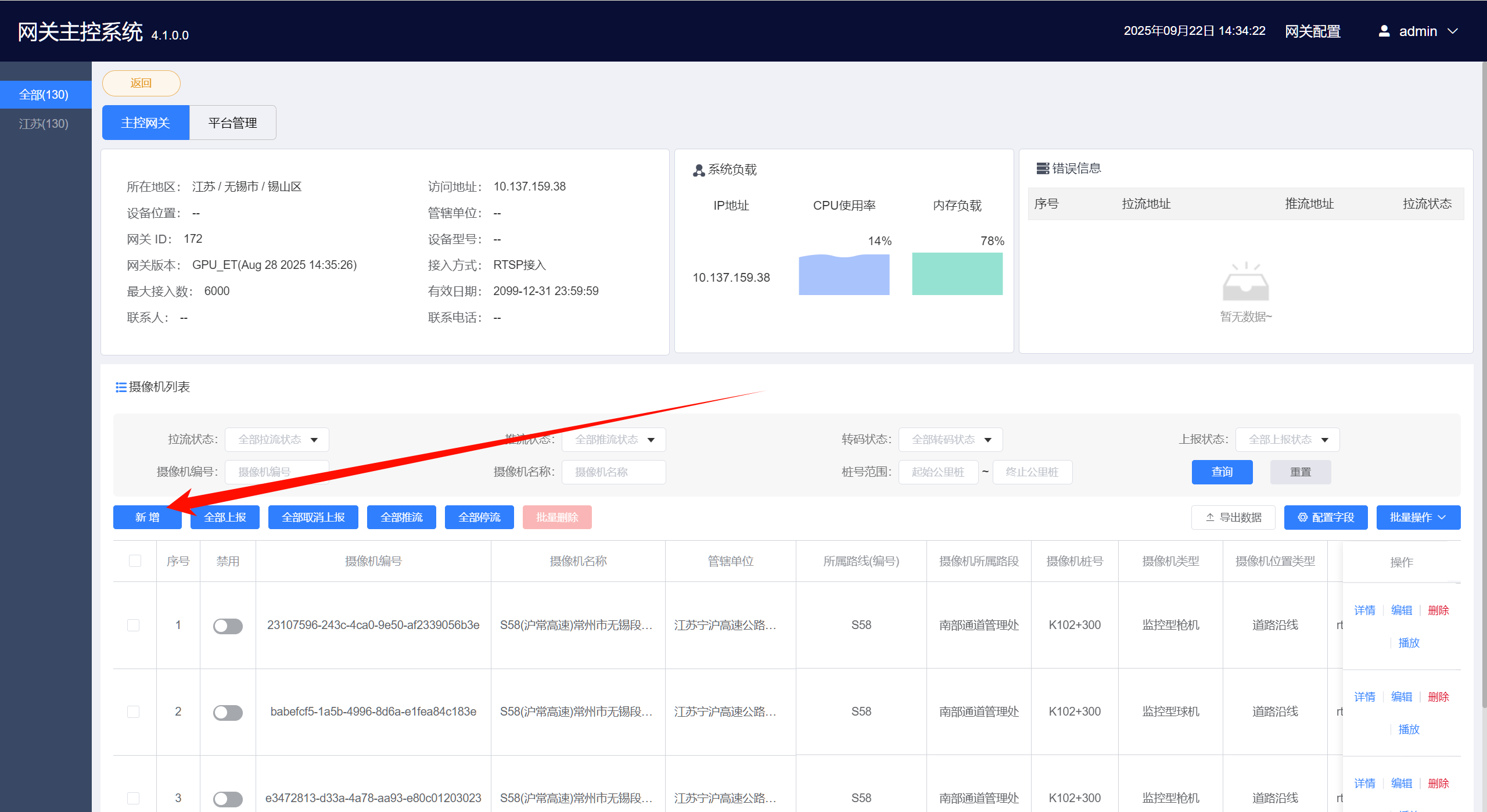

新增/修改摄像机信息

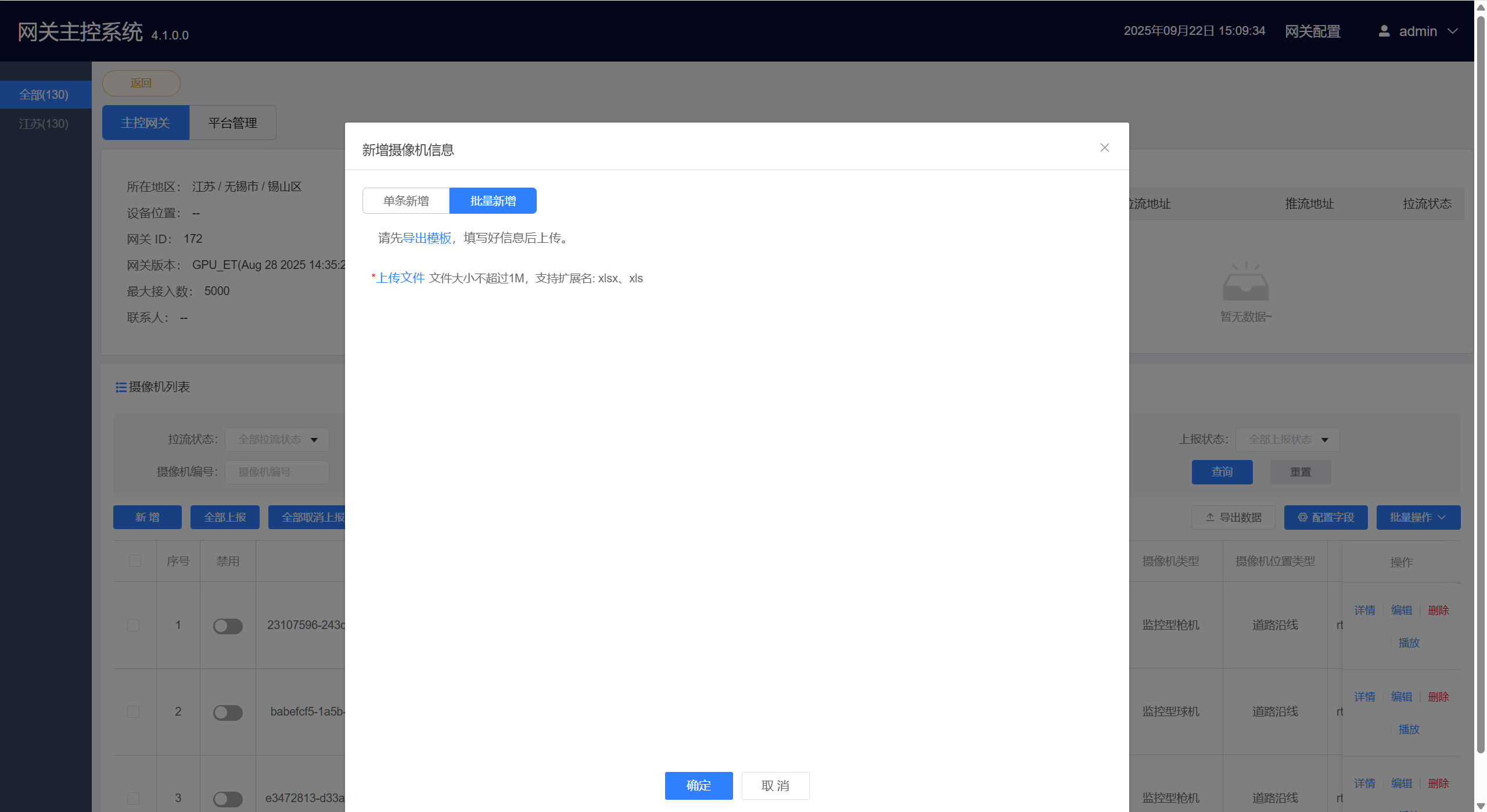

分为单条新增与批量新增，推荐使用批量新增功能，此功能可代替批量修改摄像机的功能
批量新增需上传xlsx或xls格式的文件
上云网关所需的摄像机信息信息如下
| 字段名称 | 值域 |
|---|---|
| 通道号 | 内容与子码流播放地址相同 |
| 管辖单位 | 如：广东省高速公路有限公司京珠北分公司 |
| 摄像机编号 | 采用UUID4规则，如：aef89ecc-4cc6-4a6d-80fd-283196105b0b |
| 摄像机名称 | G4(京港澳高速)京珠北路段广东省韶关市广东省高速公路有限公司 京珠北分公司K1844+158(粤北收费站) |
| 经纬度 | 格式：经度/纬度，如：130.34567/29.346587 |
| 摄像机所在路线(编号) | 如G4 |
| 摄像机位置类型 | 0：默认 1：道路沿线 2：桥梁 3：隧道 4：收费广场 5：收费站 6：服务区 7：ETC门架 8：移动视频源 |
| 摄像机方向 | 0：上行 1：下行 2：双向 |
| 摄像机桩号 | 请严格按照如下格式：K100+100 |
| 行政区划代码 | 采用最新的民政部行政区划代码标准(到区县级)，如411528 |
| 摄像机所属路段 | 例如：京珠北段 |
| 摄像机类型 | 1:监控型枪机 2:监控型球机 3:全景型 4:抓拍型 |
| 视频上云网关编号 | 平台线下下发，如ZM1200202005290008 |
| 兴趣点名称 | 道路摄像机上传道路名称 如“京沪高速道路” 如“苏通大桥” 如“九华山隧道” 如：“马群收费站”等 |
| 其他参数 | 扩展预留字段，如果该点位通过IPCamera方式取流，该字段填写IP |
| 子码流通道 | 子码流RTSP协议取流地址，如：rtsp://… |
| 主码流通道 | 主码流RTSP协议取流地址，如：rtsp://… |
| 主码流通道转码 | 通常填1 |
| 子码流通道转码 | 通常填1 |
| 云控类型：SDK、国标、onvif | onvif/国标:gb/sdk |
| 接入网关/NVR国标ID | 接入网关/NVR国标ID |
| 相机国标ID | 相机国标ID |
| 相机品牌 | 海康:hk/宇视:ys |
| 云台控制ip | 云台控制ip |
| 云台控制用户名 | 云台控制用户名 |
| 云台控制密码 | 云台控制密码 |
| 云台控制端口 | 云台控制端口 |
:::warning 注意事项：管辖单位（department）值与摄像机所属路段（roadSec）值需要和云平台的组织名称一致。
:::
删除摄像机信息 可删除单个摄像机、也可勾选多路摄像机批量删除
网关上报摄像机信息至云平台 支持勾选多路摄像机上报也可一键全部上报。接收数据上报方提供的摄像机列表信息，如果摄像机存在则对信息进行修改，否则新增。
平台接收的数据信息
| 数据元名称 | 参数名 | 值域 | 必填 | |
|---|---|---|---|---|
| 1 | 摄像机所属单位名称 | department | √ | |
| 2 | 摄像机编号 | cameraNum | 采用 UUID4 规则 | √ |
| 3 | 摄像机名称 | cameraName | √ | |
| 4 | 摄像机经度、纬度 | longAndLati | 格式：经度/纬度；如： 130.34567/29.346587 | √ |
| 5 | 摄像机所在路线 | road | G42&S38 | √ |
| 6 | 摄像机位置类型 | classify | 0：默认;1：道路沿线;2：桥梁;3：隧道; 4：收费广场5：收费站 6： 服务区; 7 ：ETC 门架;8：移动视频源; | √ |
| 7 | 摄像机方向 | cameraOrientation | 0：上行（桩号数字由小到大方向） 1 ：下行（桩号数字由大到小方 向）2：上下行（双向） | √ |
| 8 | 摄像机桩号 | pileNum | 格式： K100+100 | √ |
| 9 | 行政区划代码 | area | 采用最新的民政部行政区划代码标准 | √ |
| 10 | 摄像机所在路段 | roadSec | 例如：宁镇管理处 | √ |
| 11 | 摄像机类型 | cameraType | 1:监控型枪机2:监控型球机3:全景型4:抓拍型 | √ |
| 12 | 视频上云网关编号 | gatewayNum | “路段-部机云平台”对接方式时使用，该值由平台提供 | |
| 13 | 其他参数 | others | 扩展预留字段 |
:::warning 注意事项：管辖单位（department）值与摄像机所属路段（roadSec）值需要和云平台的组织名称一致。
:::

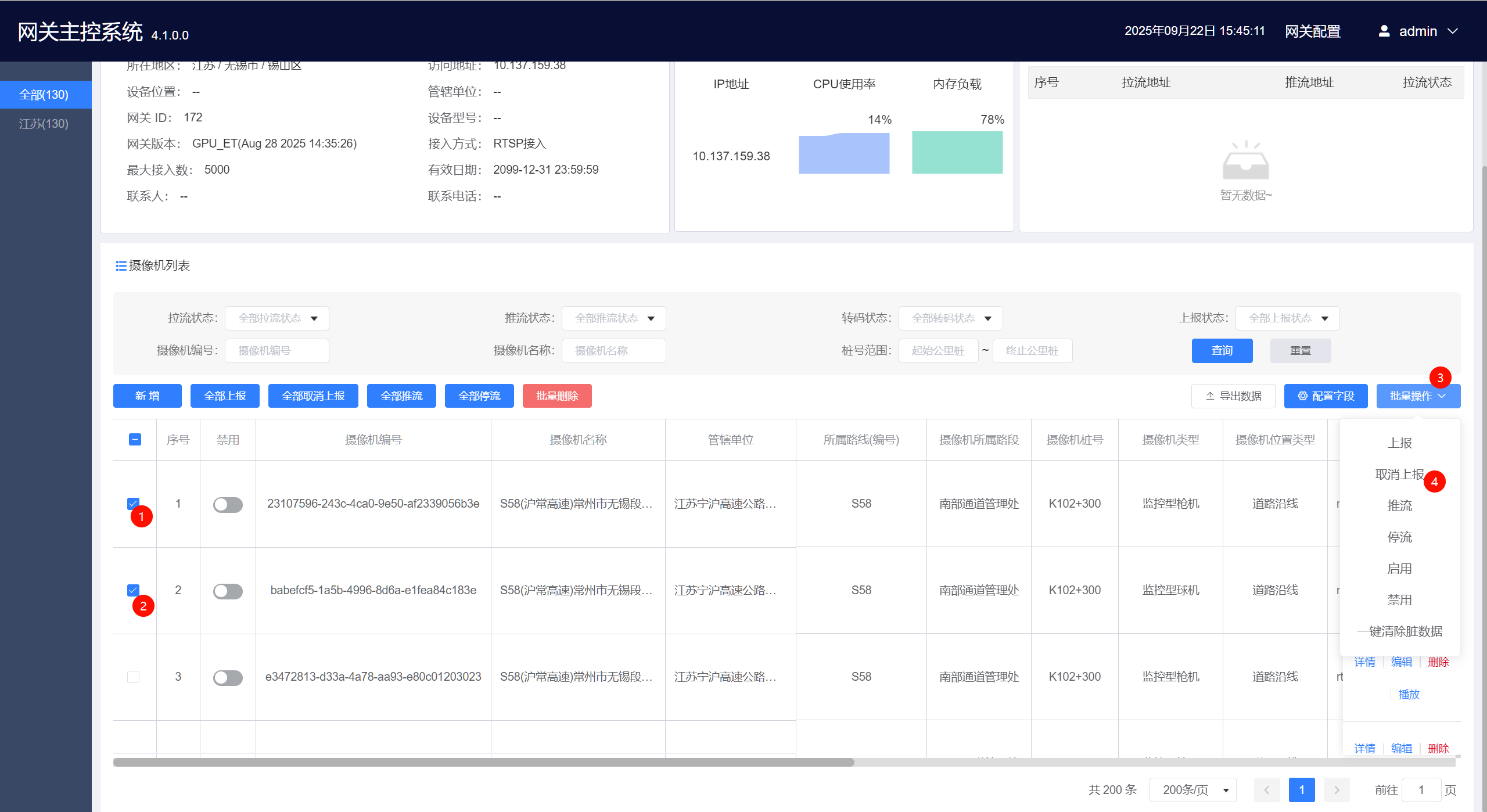

网关删除上报摄像机信息至云平台
支持勾选多路摄像机取消上报也可一键全部取消上报，也可直接删除摄像机信息自动触发向云平台取消上报摄像机信息
视频点位离线原因排查
全部离线
- 查看服务器IP，默认网关，公网IP是否正常
- 路由和推流域名检查
- 转码推流程序内部运行情况查看
查看服务器IP、默认网关、公网连接是否正常
使用ifconfig或ip addr show查看服务器的网口情况与IP情况，排除IP异常或网口状态异常。
使用route -n查看默认网关，必要时编辑配置文件/etc/netplan/00-installer-config.yaml修复异常

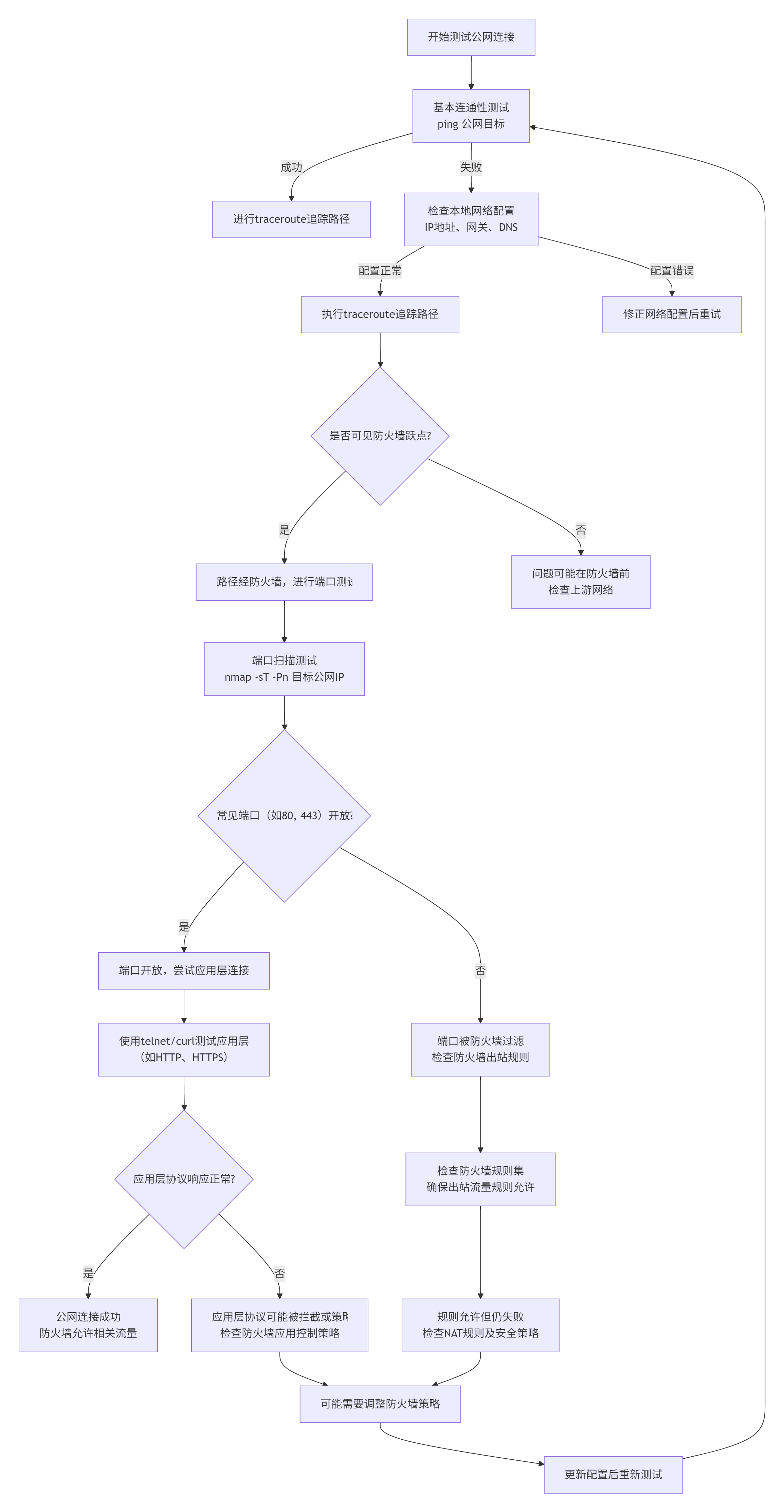

公网连接检测，使用ping、traceroute、nmap检测
路由和推流域名检查
下级摄像机或流媒体的服务器IP的路由丢失，编写/etc/netplan/00-installer-config.yaml并执行netplan apply生成永久路由不丢失
利用traceroute和mtr工具检测CDN推流节点的丢包位置
root@ubuntu:~# mtr -rn -c 30 jsgs-push.jchc.cn
Start: 2025-09-22T16:27:54+0800
HOST: JS-ninghu-nanbutongdao-spsy Loss% Snt Last Avg Best Wrst StDev
1.|-- ??? 100.0 30 0.0 0.0 0.0 0.0 0.0
2.|-- 10.137.255.33 0.0% 30 0.2 0.2 0.1 0.4 0.0
3.|-- 223.112.147.209 0.0% 30 1.5 2.0 1.5 3.3 0.5
4.|-- 218.206.108.205 0.0% 30 2.6 2.7 2.3 3.9 0.4
5.|-- ??? 100.0 30 0.0 0.0 0.0 0.0 0.0
6.|-- ??? 100.0 30 0.0 0.0 0.0 0.0 0.0
7.|-- 221.183.58.70 40.0% 30 14.8 15.0 14.8 15.8 0.3
8.|-- 111.6.222.254 0.0% 30 19.7 20.0 19.6 21.2 0.4
9.|-- 111.7.184.18 53.3% 30 20.0 19.9 19.8 20.4 0.2
10.|-- ??? 100.0 30 0.0 0.0 0.0 0.0 0.0
11.|-- ??? 100.0 30 0.0 0.0 0.0 0.0 0.0
12.|-- 111.6.234.248 0.0% 30 21.4 21.0 20.7 21.9 0.3主控程序日志查看与转码推流程序内部运行情况查看
主控程序日志路径：/opt/WebConfig/mastercontrolserver/logs/mastercontrolserver/mastercontrolserver_info.log
转码推流程序日志路径：/home/QMCY/AGWS/log/status.log

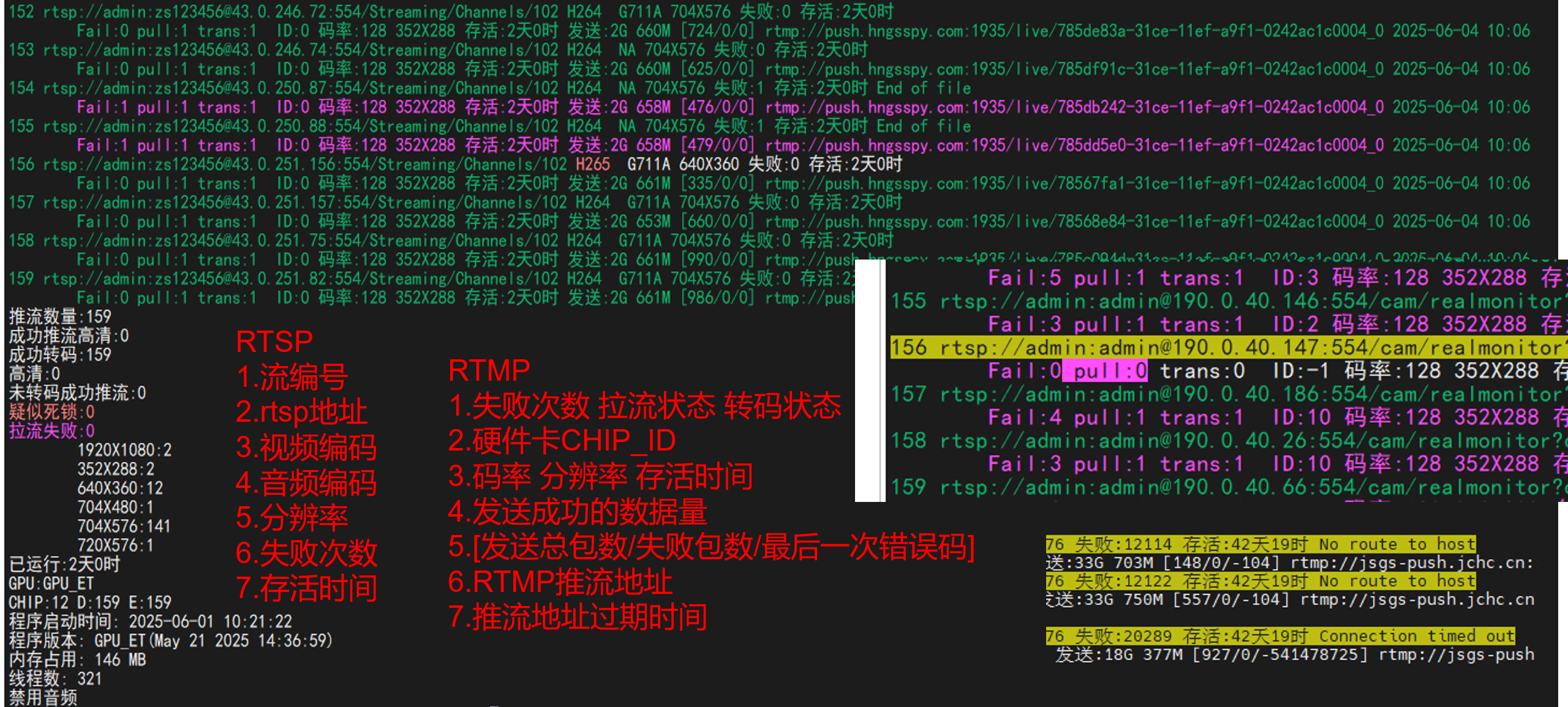

转码程序状态详情接口：. /home/QMCY/AGWS/status.sh
部分离线
- 推流域名检查
- 都是同一网段检查路由是否丢失，添加路由
- 精细化排查——如何用脚本检查摄像机IP和摄像机拉流地址，对应的返回结果情况枚举说明
推流域名检查
同上
都是同一网段检查路由是否丢失，添加路由
同上
精细化排查——如何用脚本检查摄像机IP和摄像机拉流地址，对应的返回结果情况枚举说明
批量检测IP脚本，检测ping大包丢包率
#!/bin/bash
#多线程同时ping主机IP地址：
> ping_result.log
pingduoduo(){
local ip=$1
# ping 15次，间隔1秒，超时1秒，包大小16000字节
local loss=$(ping -c15 -i1 -W1 -s16000 "$ip" | grep "packet loss" | awk -F 'received, ' '{print $2}' | awk -F ' packet loss' '{print $1}')
echo "$ip packet loss:$loss" >> ping_result.log
}
main(){
# 读取ip_hosts文件的每一行，作为IP地址
for i in $(cat ip_hosts); do
pingduoduo "$i" &
done
# 等待所有后台任务完成
wait
cat ping_result.log
}
# 调用主函数执行
mainroot@JS-yanjiang-spsygw-10-105-159-4:/opt/ping_ips# cat ip_hosts
10.131.9.27
10.131.8.27
10.131.7.5
10.105.14.70
10.105.14.71
10.105.14.75
10.105.13.182
root@JS-yanjiang-spsygw-10-105-159-4:/opt/ping_ips# ./ping_ips.sh
10.131.8.27 packet loss:0%
10.131.9.27 packet loss:0%
10.131.7.5 packet loss:0%
10.105.14.70 packet loss:93.3333%
10.105.14.75 packet loss:100%
10.105.14.71 packet loss:100%
10.105.13.182 packet loss:100%
批量检测摄像机RTSP取流地址
#!/bin/bash
# 定义文件名称
RTSP_FILE="rtspAddress.txt"
OUTPUT_FILE="output.txt"
# 清空output.txt文件
: > "$OUTPUT_FILE"
check_ffmpeg() {
# 检查ffmpeg是否已安装
if ! which ffmpeg >/dev/null 2>&1; then
echo "未检测到ffmpeg，请安装ffmpeg静态构建版"
echo "ffmpeg静态构建版下载: wget https://johnvansickle.com/ffmpeg/builds/ffmpeg-git-amd64-static.tar.xz"
fi
}
run_ffmpeg_test() {
rtsp="$1"
# 运行ffmpeg
video_info=`ffmpeg -timeout 5000000 -i "$rtsp" 2>&1`
# 用case判断video_info中的多种情况
case $video_info in
# 如果包含“failed:”，则拉流失败，获取失败原因
*failed:*)
result=`echo "$video_info" | grep "failed: " | awk -F': ' '{print$NF}'`
echo "$rtsp failed, $result"
echo "$rtsp failed, $result" >> "$OUTPUT_FILE"
;;
# 如果包含"Video:"，说明有该rtsp流地址可用，打印分辨率和编码格式信息
*Video:*)
# 提取编码格式
encoding=`echo "$video_info" | grep "Video: " | awk '{print $4}' | awk '{print $1}'`
# 提取分辨率
width=`echo "$video_info" | grep "Video:" | awk -F 'x' '{print$1}' | awk -F ', ' '{print $NF}'`
height=`echo "$video_info" | grep "Video:" | awk -F 'x' '{print$2}' | awk -F ', ' '{print $1}'`
# 输出结果到output.txt文件
echo "$rtsp succeed, encoding: ${encoding}, resolution: ${width}x${height}"
echo "$rtsp succeed, encoding: ${encoding}, resolution: ${width}x${height}" >> "$OUTPUT_FILE"
;;
# 如果以上情况都不包含，则输出最后一个": "后面的内容
*)
result=`echo "$video_info" | grep -n ': ' | tail -n1 | awk -F ": " '{print $NF}'`
echo "$rtsp failed, $result"
echo "$rtsp failed, $result" >> "$OUTPUT_FILE"
;;
esac
}
main() {
check_ffmpeg
for i in $(cat $RTSP_FILE); do
run_ffmpeg_test "$i"
done
wait
printf "脚本运行结束，请打开%s查看运行结果\n" "$OUTPUT_FILE"
}
# 运行主程序
mainroot@JS-yanjiang-spsygw-10-105-159-4:/opt/test-RTSP-stream2.0# cat rtspAddress.txt
rtsp://admin:Dnzn_sz_2025@10.131.8.7:554/Streaming/Channels/102
rtsp://admin:YJgs@ETC168@10.105.13.176:554/Streaming/Channels/102
rtsp://admin:YJgs@ETC168@10.105.13.178:554/Streaming/Channels/102
root@JS-yanjiang-spsygw-10-105-159-4:/opt/test-RTSP-stream2.0# ./testRTSPstream.sh
rtsp://admin:Dnzn_sz_2025@10.131.8.7:554/Streaming/Channels/102 succeed, encoding: h264, resolution: 704x576
rtsp://admin:YJgs@ETC168@10.105.13.176:554/Streaming/Channels/102 failed, Connection timed out
rtsp://admin:YJgs@ETC168@10.105.13.178:554/Streaming/Channels/102 failed, 401 Unauthorized
脚本运行结束，请打开output.txt查看运行结果ffmpeg播放RTSP协议流媒体地址返回信息枚举表好的，这是根据您提供的信息总结的RTSP连接常见错误及原因表格：
| 错误信息 | 可能原因 | 解决建议 |
|---|---|---|
| Connection timed out | 网络IP不通、端口不通或目标主机的RTSP服务完全无响应。 | 检查IP地址、端口号、网络连通性、防火墙以及目标服务是否启动。 |
| Connection refused | 目标主机已收到请求，但明确拒绝连接该RTSP服务端口。 | 确认端口号是否正确、目标主机防火墙规则是否放行、服务是否仅监听本地地址。 |
| 401 Unauthenticated | 鉴权失败。用户名或密码不正确；或多次尝试失败导致源IP被临时锁定。 | 核对登录凭证，等待锁定解除，或检查服务器鉴权配置。 |
| 5XX Server Error | 服务器内部错误。常见原因是RTSP服务的最大连接数被占满（如多个设备同时在取流）。 | 减少并发取流数，或增加服务器/设备允许的最大连接数限制。 |
| 404 Not Found | 连接已建立，但请求的媒体流路径（URL）不存在或该通道无视频流。 | 检查RTSP URL路径（如/Channels/102）对应序号码流和通道号是否开启。 |
| Invalid data found… | 与404类似，表示能连接到服务但请求不到有效的视频流数据，导致FFmpeg超时中断。 | 确认通道是否存在、是否有视频信号、以及URL格式是否正确。 |
